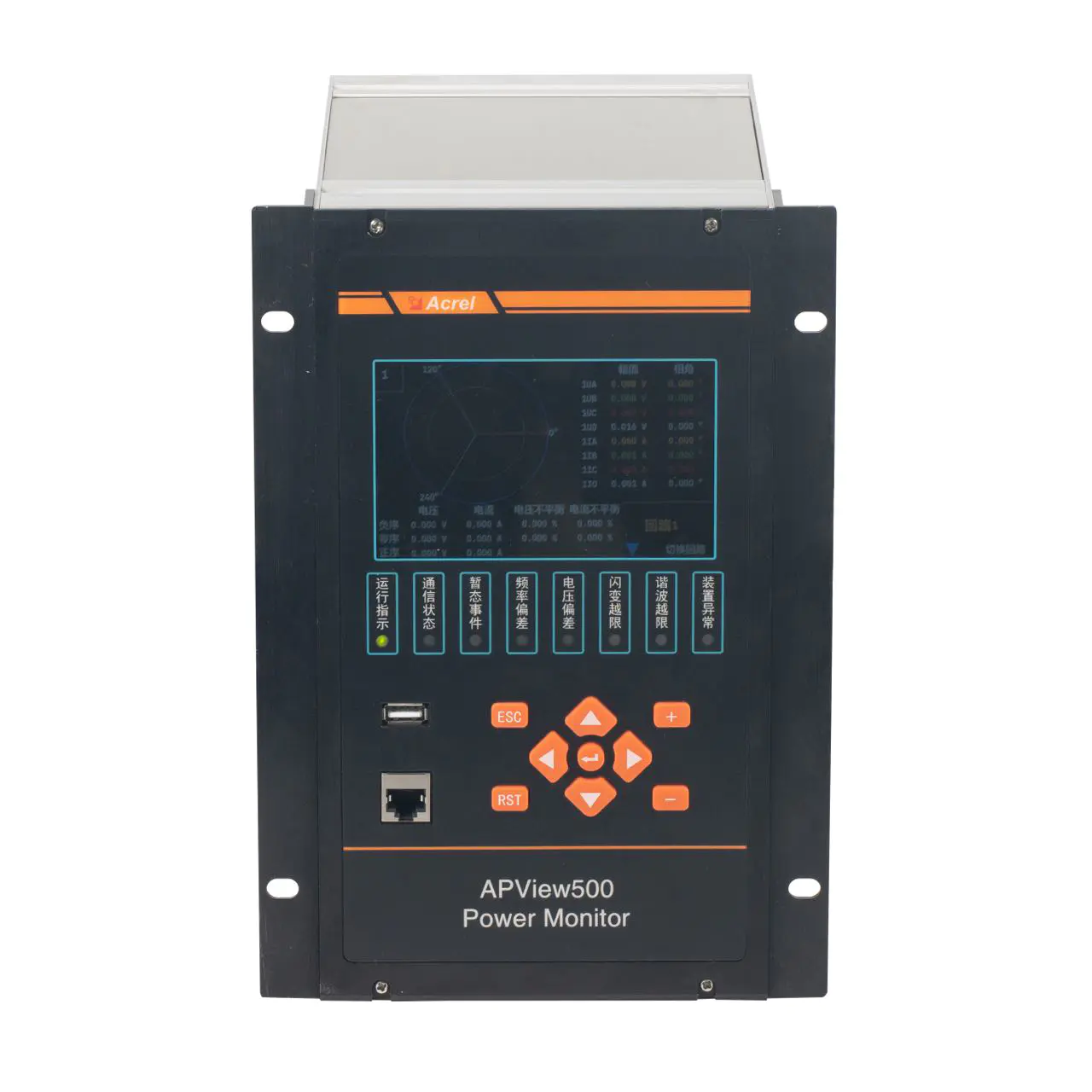

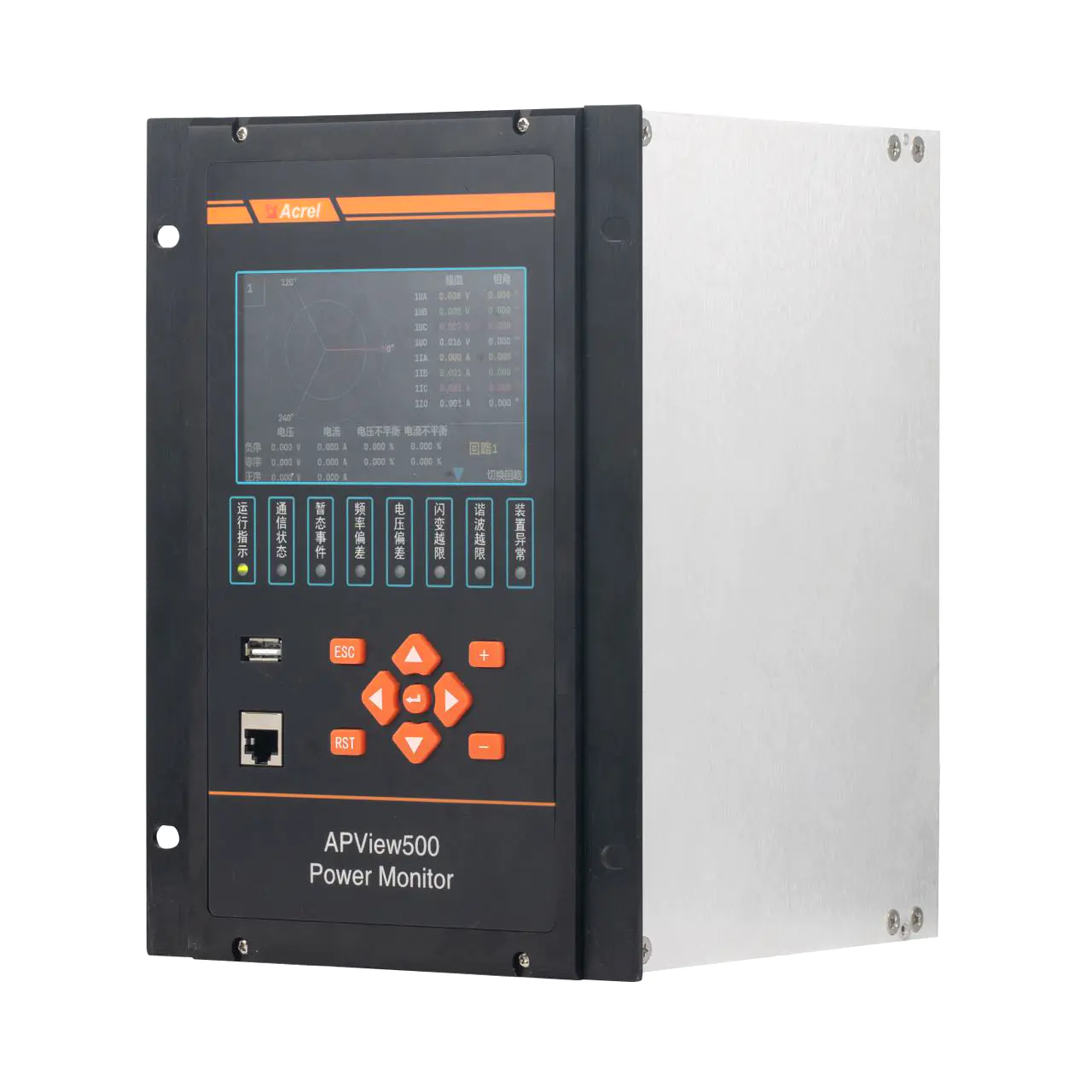

APView500 AC Drei-Phasen-CT-Zugangs-Panel mit RS485-Leistungs-Analysator

Produkt-Beschreibung

Beschreiben Sie

• Der Acrel APView500 ist ein hochpräzises Gerät zur Überwachung der Leistungsqualität, das nach der Norm IEC61000-4-30 entwickelt wurde.einschließlich der Messung der 2. bis 63. HarmonieDas Gerät unterstützt das IEC61850-Kommunikationsprotokoll.Gewährleistung einer nahtlosen Integration in moderne EnergiesystemeMit seinen fortschrittlichen Funktionen und hoher Genauigkeit ist der APView500 ideal für Industriezweige wie Chemie, Stahl, Metallurgie, Krankenhäuser, Rechenzentren, Transport und Bauwesen geeignet.Bereitstellung zuverlässiger Daten für die Analyse und Verbesserung der Stromqualität.

  Spezifikationen

  ---

  Technischer Parameter	Wert
  Nennwert	Wechselspannung:AC/DC220V, AC/DC110V oder DC48V
  	Wechselstrom:AC1A,5A;
  Überlastung Kapazität	1.2Ununterbrochenes Arbeiten
  	20 Mal für 1 Sekunde
  Stromversorgung	Bewertet: AC/DC220, AC/DC110V oder DC48V
  	Zulässige Abweichung: -20%-+20%
  	Stromverbrauch: ≤ 15 W
  Stromverbrauch	≤ 0,5 VA (Einphasen)
  Messung der Wut	0-1,2 Zoll
  Digitale Ausgabe	Mechanische Lebensdauer: ≥10000
  	Ausgangsmodus: Passive Kontakte
  	Schaltleistung: ≤ 4000 W oder ≤ 384VA
  	In Betrieb Strom: Die Leistung ist in der Tabelle 1 angegeben. im kontinuierlichen Modus;
  	≥ 30 A für kurze Zeit (200 ms)
  Genauigkeit	Klasse 0.5
  	RMS-Spannung: ± 0,1%
  	RMS-Strom: ± 0,1%
  	P,Q,S: ± 0,2%
  	Leistungsfaktor:Klasse 0.5
  	Abweichung der Spannung:00,1%
  	Abweichung der Frequenz: ± 0,001 Hz
  Kommunikation	RS485, Modbus-RTU-Protokoll; Ethernet.
  Drei-Phasen-Ungleichgewicht	Spannungsungleichgewicht: ± 0,15%
  	Stromungleichgewicht: ± 1%
  Leistungsfrequenz Widerstandsspannung	Zwischen Stromversorgungssatz von Endgeräten und Signalleingang, Ausgangssatz von Endgeräten 2kV/1min (RMS)
  	Zwischen der Hülle und allen Endgeräten (ausgenommen Endgeräten mit einer Referenzspannung von weniger als 40 V) AC 4 kV
  Temperatur	Betrieb: -10°C+55°CSpeicherung: -30°C bis +80°C
  Luftfeuchtigkeit	≤ 95% RH, keine Kondensation, ohne ätzendes Gas
  Höhenstand	≤ 2500 m



  Abmessungs- und Verdrahtungsdiagramm

  ---
