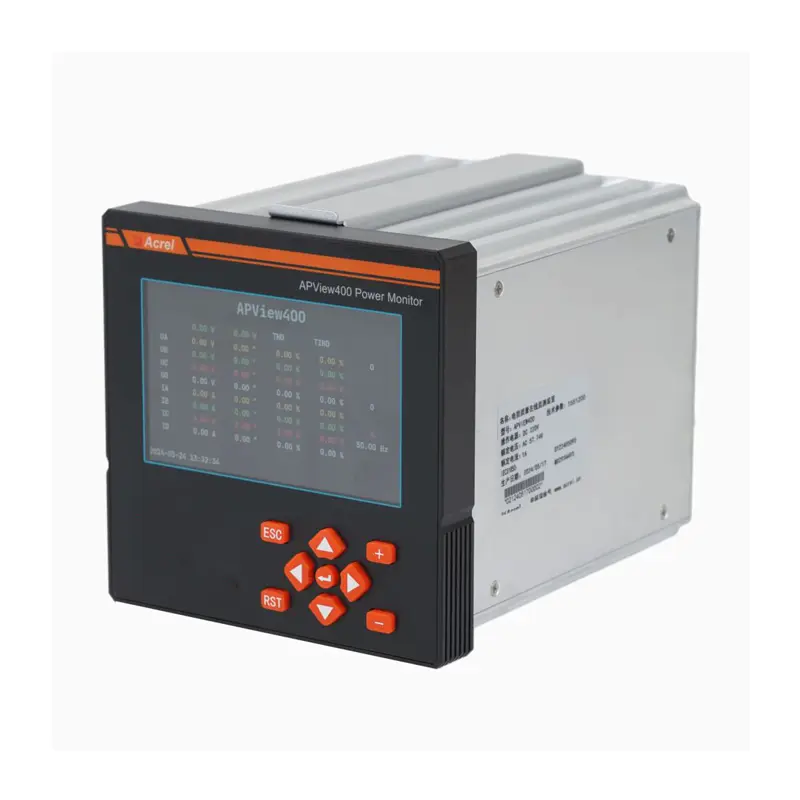

APView400 Klasse A zertifizierter Netzqualitätsanalysator

Produkt-Beschreibung

Beschreiben Sie

• Acrel APView400 Power Quality Analyzer ist ein professionelles Leistungs-Qualitätsüberwachungsgerät für das PQM-System. Es entspricht den Normen IEC61000 - 4 - 30 Ed3 Klasse A und IEC60253 - 22 Klasse 0.2S.Mit fortschrittlichen Funktionen wie Störungswellenform-Aufzeichnung und StörungsrichtungserkennungEs verfügt auch über eine hochpräzise Messung, eine leistungsstarke Multi-Core-Plattform und ein integriertes Betriebssystem.Das Gerät eignet sich für Stromversorgungssysteme bis 35 kV und wird in Industriezweigen wie Halbleitern weit verbreitet.Es unterstützt auch verschiedene Kommunikationsprotokolle wie Modbus - RTU, Modbus - TCP und IEC61850 MMS,Es ist eine umfassende Lösung für die Überwachung der Energiequalität..

  Spezifikationen

  ---

  Technischer Parameter	Wert
  Nennwert	Wechselspannung:AC/DC220V, AC/DC110V oder DC48V
  	Wechselstrom:AC1A,5A;
  Überlastung Kapazität	1.2Ununterbrochenes Arbeiten
  	20 Mal für 1 Sekunde
  Stromversorgung	Bewertet: AC/DC220, AC/DC110V oder DC48V
  	Zulässige Abweichung: -20%-+20%
  	Stromverbrauch: ≤ 15 W
  Stromverbrauch	≤ 0,5 VA (Einphasen)
  Messung der Wut	0-1,2 Zoll
  Digitale Ausgabe	Mechanische Lebensdauer: ≥10000
  	Ausgangsmodus: Passive Kontakte
  	Schaltleistung: ≤ 4000 W oder ≤ 384VA
  	In Betrieb Strom: Die Leistung ist in der Tabelle 1 angegeben. im kontinuierlichen Modus;
  	≥ 30 A für kurze Zeit (200 ms)
  EineGenauigkeit	Klasse 0.5
  	RMS-Spannung: ± 0,1%
  	RMS-Strom: ± 0,1%
  	P,Q,S: ± 0,2%
  	Leistungsfaktor:Klasse 0.5
  	Abweichung der Spannung:00,1%
  	Abweichung der Frequenz: ± 0,001 Hz
  Kommunikation	RS485, Modbus-RTU-Protokoll; Ethernet.
  Drei-Phasen-Ungleichgewicht	Spannungsungleichgewicht: ± 0,15%
  	Stromungleichgewicht: ± 1%
  Leistungsfrequenz Widerstandsspannung	Zwischen Stromversorgungssatz von Endgeräten und Signalleingang, Ausgangssatz von Endgeräten 2kV/1min (RMS)
  	Zwischen der Hülle und allen Endgeräten (ausgenommen Endgeräten mit einer Referenzspannung von weniger als 40 V) AC 4 kV
  Temperatur	Betrieb: -10°C+55°CSpeicherung: -30°C bis +80°C
  Luftfeuchtigkeit	≤ 95% RH, keine Kondensation, ohne ätzendes Gas
  Höhenstand	≤ 2500 m

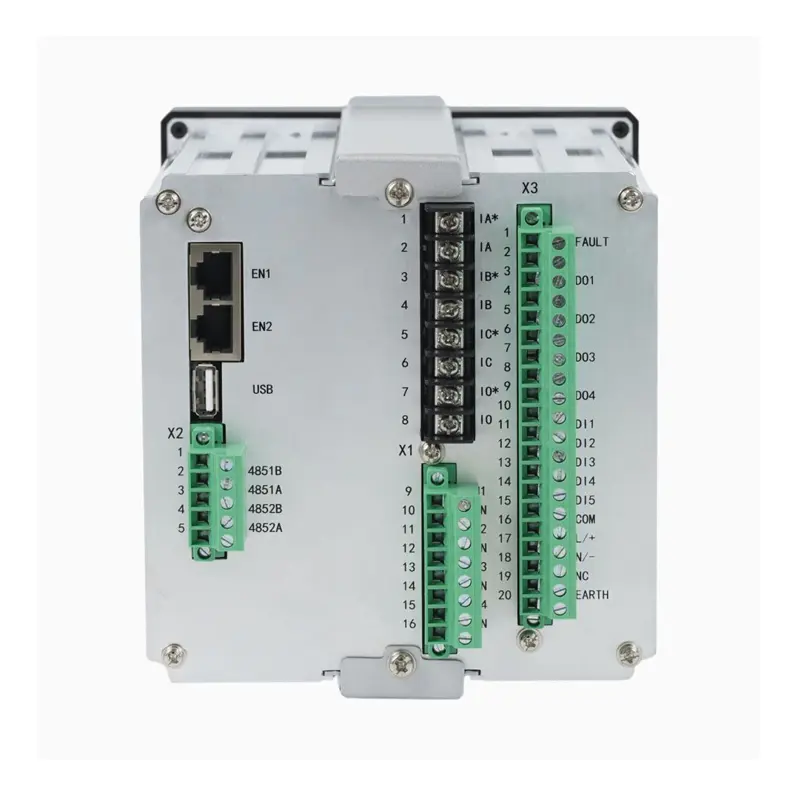

  Abmessungs- und Verdrahtungsdiagramm

  ---
