Acrel ASL100-P640/30 KNX intelligente Beleuchtung 640mA 30V-Leistungsmodul

Produkt-Beschreibung

Beschreibung

1. Überblick

Das Bus-Strommodul ASL100-P640/30 (nachstehend "Stromversorgung" genannt) ist eine Bus-Stromversorgung auf Basis des intelligenten Steuerungssystems Acrel-bus.Alle Steuerungsmodule auf dem Bus sind mit der Stromversorgung durch den Schlucker in der Stromversorgung gekoppelt. Dieses Produkt entspricht dem Unternehmensstandard Q31/0114000129C032-2017 ASL100 Intelligent Lighting Control System. Der Bus ist durch das Standard EIB-Verkabelungsterminal und den Standard KNX-Bus verbunden.Nachdem die Reset-Taste auf dem Modul gedrückt wurde, the power supply will be reset for 20s (the bus power supply is disconnected and the auxiliary power supply normally provides the power supply during reset period) and the bus and power supply are disconnected physicallyWenn die Stromversorgung während des Gebrauchs für mehr als 20 Sekunden abgeschaltet werden muss, muss die Stromleitung abgeschaltet werden.Diese Hilfsversorgung kann das externe Netzteil versorgen., wie IP-Modul und Touchscreen und so weiter.

2. Spezifikation und Modell

3. Technische Parameter

4. Konfiguration

Installationsanmerkungen: Dieses Modul ist für die Installation von 35mm-Spuren geeignet. Sie müssen nur das Modul in die Spur klemmen. Es ist in Ordnung, das Strom-Eingangsende mit dem normalen Netzkreislauf zu verbinden.Das Erdungszeichen wird auf dem Drahtterminal beobachtetDaher wird vorgeschlagen, das Terminal mit der PE-Leitung zu verbinden.

Es ist sicherzustellen, dass der Betrieb, die Installation, die Prüfung und die Wartung des Moduls während der Installation korrekt sind.

5. Elektrische Verkabelungsdiagramm

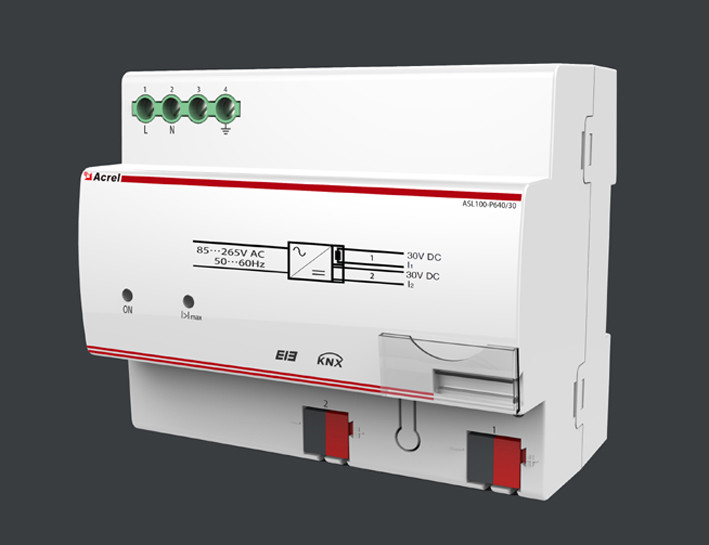

1 Haupteingangsterminal
2 Indikator für Überstrom
3 Laufanzeige
4 Gleichspannungsleitungen
5 Zurücksetzen
6 KNX Busterminal (Kommunikation beigefügt)
7 Wiederherstellungsanzeige
8 Kennzeichnung

6. Anwendungsleitfaden

Die Serie von Strommodulen dient hauptsächlich der Versorgung des Systems.Das Ausgangsteil verbindet andere Module mit dem System per KNX-BusDas Leistungsmodul kann andere Steuerungsmodule auf demselben Zweig versorgen.

6.1 Merkmale des Produkts

Die Leistungsmodule der Reihe sind die Standardstromversorgung des KNX/EIB-Systems mit 640 mA Ausgangsstrom.Überstromanzeige und KurzschlussschutzHat eine Zweigstelle zwei Stromversorgungen, so muss die Buskabellänge zwischen den Stromversorgungen mindestens 200 m betragen.

Dieses Leistungsmodul kann Spannung für den Bus liefern, das Bussignal koppeln und die Spannung des KNX/EIB-Systems überwachen.die Stromversorgung kann eine 30V-Hilfsspannung zur Gleichspannung für andere externe Einrichtungen (z. B. Touchscreen und IP-Gateway) bereitstellen, etc.).

6.2 Beschreibung der Parameter

Das Leistungsmodul muss als Stromversorgungs- und Signalanschlussgerät des gesamten Systems sorgfältig elektrisch angeschlossen sein, um Verletzungen durch falsche Verbindung zu vermeiden.Die maximale Buskabellänge zwischen dem Leistungsmodul und den anderen Steuerungsmodulen darf 350 m nicht überschreiten.Die Buskabellänge zwischen zwei Stromversorgern auf demselben Zweig darf nicht weniger als 200 m betragen.

Das Strommodul ist mit dem gesamten System durch das Standard-BEI-Verkabelungsterminal und das EIB-Standardkabel verbunden.der Fahrzeigegerät des Moduls ist normalerweise eingeschaltetWenn das System zum Zurücksetzen ausgeschaltet werden muss (kurzzeitige Stromunterbrechung), ist es in Ordnung, den Zurücksetzknopf auf dem Modul zu drücken.die Bus-Resetzeit dauert mehr als 20 Sekunden (der wiederholte Auslöser der Taste wird ignoriert). Das an den Bus angeschlossene Steuerungsmodul erholt sich zu seinem Ausgangszustand;wenn ein Steuerungsmodul einen Kurzschluss hat oder das gesamte System während des Betriebs überströmt ist und die Stromversorgung lange abgeschaltet werden muss;Dann wird das Modul automatisch die Stromversorgung des Busses abschalten und der Indikator auf dem Modul wird eingeschaltet.

7. Anmerkungen

1. Überprüfen Sie, ob das Modul vor dem Gebrauch beschädigt ist. Im Falle eines Schadens bitten Sie den Händler, es auszutauschen, um elektrische Lecks während des Gebrauchs zu vermeiden und Verletzungen zu vermeiden.
2. Installieren Sie das Modul bei Stromausfall. Wenn das Modul nicht durch Stromausfall ausgetauscht werden kann, bitten Sie das professionelle Personal, den Betrieb entsprechend der Situation durchzuführen.
3. Verbinden Sie das Modul mit dem Bus vor dem Debugging. Überprüfen Sie, ob der Laufindikator normal ist. Betätigen Sie die Programmierungsknopf und überprüfen Sie, ob der Programmierungsindicator normal funktioniert.Wenn der Indikator abnormal funktioniert, wenden Sie sich bitte an die zuständigen Mitarbeiter.
4. Bestätigen Sie, ob der Bus und der Computer richtig verbunden sind, bevor Sie den Parameter herunterladen.
5Wählen Sie als Kommunikationskabel das EIB-Standardkabel mit verdrehten Paaren aus und verwenden Sie das KNX-Standardkabel.
