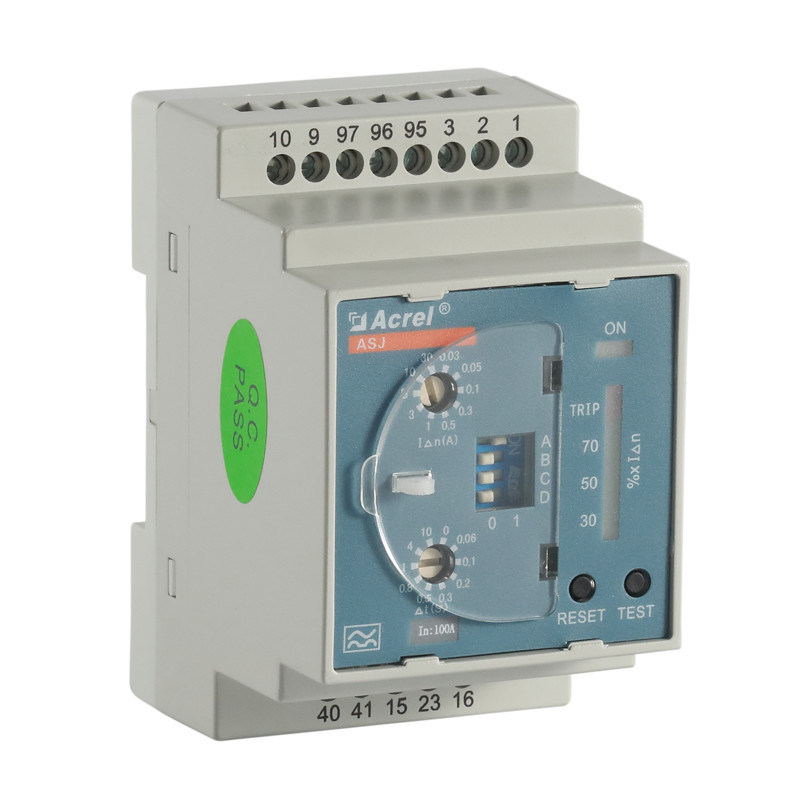

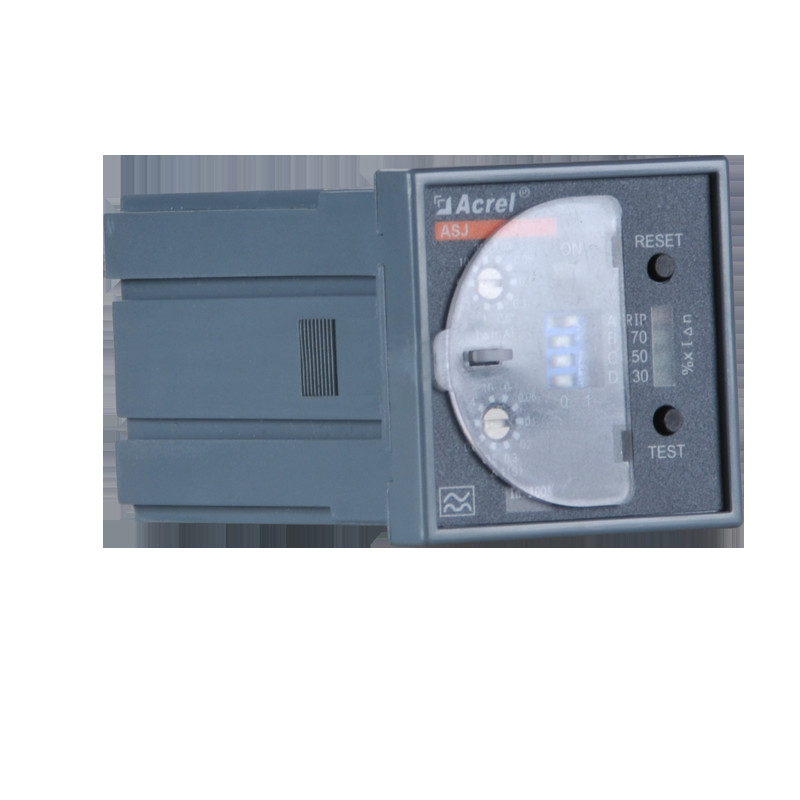

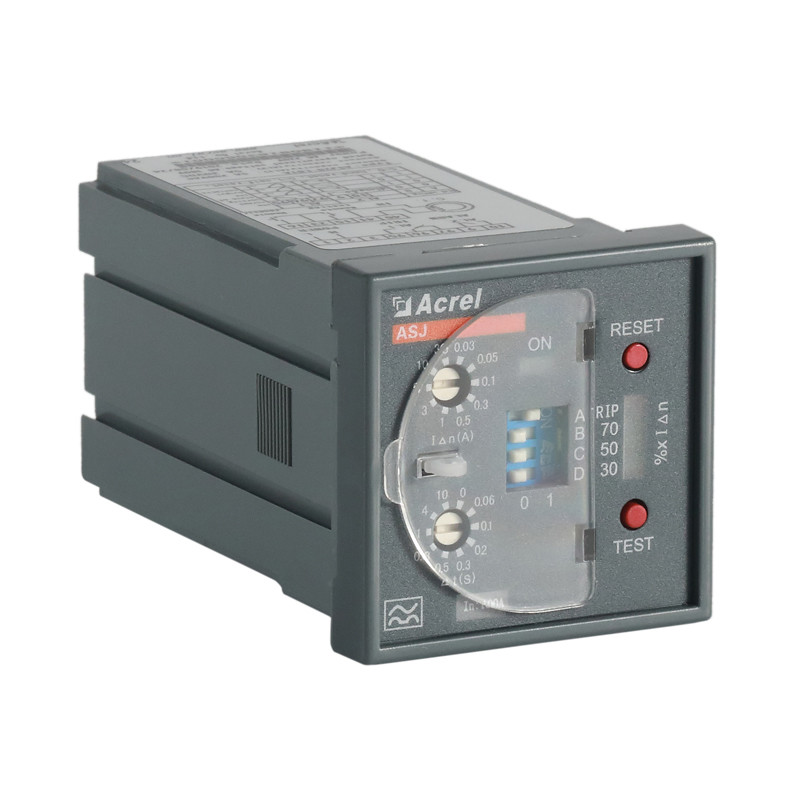

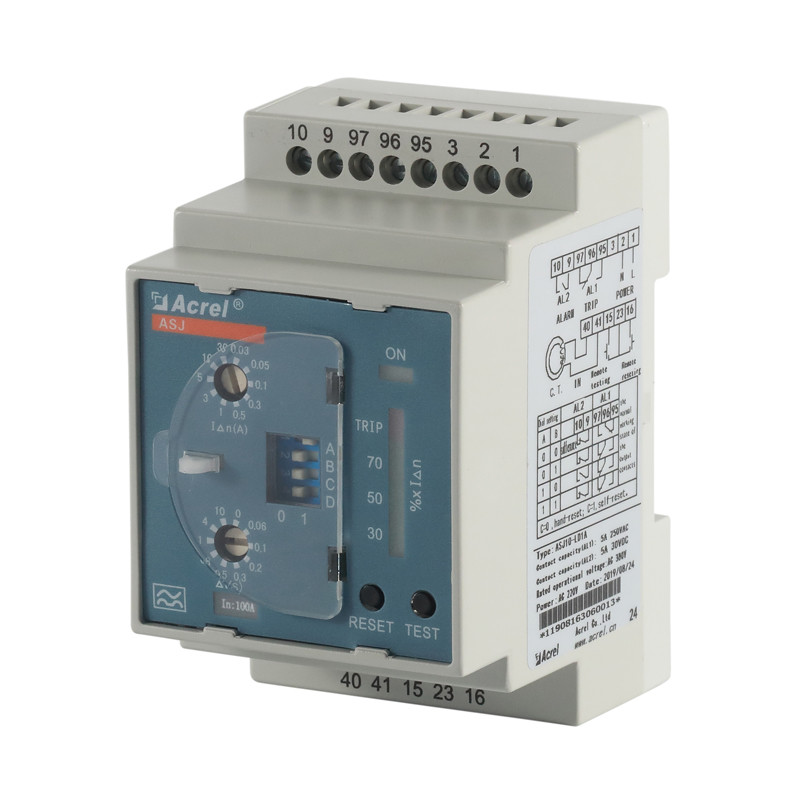

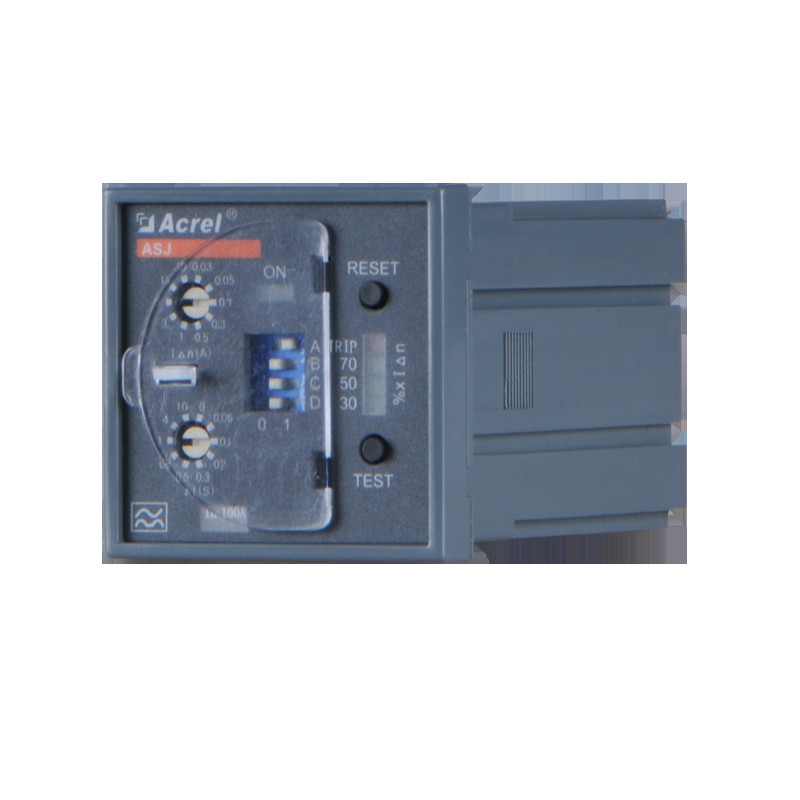

Acrel ASJ10-LD1A Fehlerstromschutzschalter Hutschiene 35mm

Produkt-Beschreibung

Die ASJ-Serie von Fehlerstrom-Schutzrelais, Leistungsschaltern oder Schützen für Niederspannung kann zu einer kombinierten Fehlerstrom-Schutzeinrichtung zusammengestellt werden. Diese wird hauptsächlich in Verteilungsnetzen der Systeme TT und TN mit Wechselstrom 50 Hz und Nennspannung 400 V oder darunter eingesetzt. Die ASJ-Serie von Fehlerstrom-Schutzrelais dient dem Erdschlussschutz von Stromkreisen, um Schäden an Geräten und Brände von Elektrogeräten, die durch Erdschlussströme verursacht werden, zu verhindern.

Parameter:

Abmessungen:

Verkabelung:

Netzwerk:

Anwendung:

FAQ:

F: Wie viele Drähte können durch einen Fehlerstromwandler geführt werden?

Kann ich nur einen Außenleiter durchführen? Kann ich nur die Außenleiter A, B, C durch den Sensor führen?

A: In einem Drehstrom-Vierleitersystem müssen 4 Drähte verwendet werden. Sie können nicht nur einen Außenleiter durchführen,

und A, B, C, N müssen alle durch den Fehlerstromwandler geführt werden. Ein geeigneter Transformator sollte entsprechend dem Drahtdurchmesser und dem Nennstrom vor Ort ausgewählt werden.

F: Der Draht von Drehstrom und Vierleiter ist sehr dick. Kann ein Messsensor an jeder Phase angebracht und vier Sekundärdrähte durch kleine Lochdrähte geführt werden? Dann den Fehlerstromschutzrelais anschließen?

A: Nicht empfohlen. Bei diesem Plan ist beim Starten von Hochleistungs- und

Hochfrequenzgeräten die Vektorsumme des Ausgangsstroms des Drehstrom-

Vierleiter-Messwandlers nicht Null (direkt gemessen ist 0), was leicht zu Fehlfunktionen und Auslösungen führen kann.

F: Können offene Fehlerstromwandler bei Renovierungsprojekten verwendet werden?

A: Bei Renovierungsprojekten können offene Fehlerstromwandler verwendet werden, wenn der Drahtdurchmesser der Leitung kleiner als 100 mm ist. Es wird nicht empfohlen, offene Fehlerstromwandler mit einer größeren Öffnung zu verwenden, da die Messgenauigkeit des Sensors mit großer Öffnung schlecht ist.

F: Warum löst das Fehlerstromschutzrelais sofort nach dem Einschalten aus?

A: Ein möglicher Grund ist ein Verdrahtungsfehler; ein anderer ist eine falsche Produktauswahl.

F: Nach dem Ausschalten des ASJ-Fehlerstromschutzrelais löst der Leistungsschalter aus. Was ist der Grund für dieses Phänomen?

A: Dieses Phänomen tritt auf, wenn der Leistungsschalter nach Abschalten der geschützten Stromversorgung auslöst; das andere ist der Schutz der Leitung bei Umschaltung auf Doppelstromversorgung.

Das ASJ-Fehlerstromschutzrelais ist vom Typ, der sich bei Ausfall der Hilfsstromversorgung automatisch erholt und zurücksetzt. Unter den oben genannten Bedingungen kann das Gerät als Typ ausgewählt werden, der sich bei Stromausfall nicht automatisch einschaltet.

F: Was bedeutet In:100A auf dem Bedienfeld? Kann es entfernt werden?

A: In bedeutet Nennstrom und kann nicht entfernt werden. Es ist klar in 4.2.2.2 und 5.1 von GB/T 22387-2016 festgelegt, dass das Bedienfeld mit dem Nennstrom oder der Größe des Lochs des Fehlerstromwandlers gekennzeichnet sein muss.
