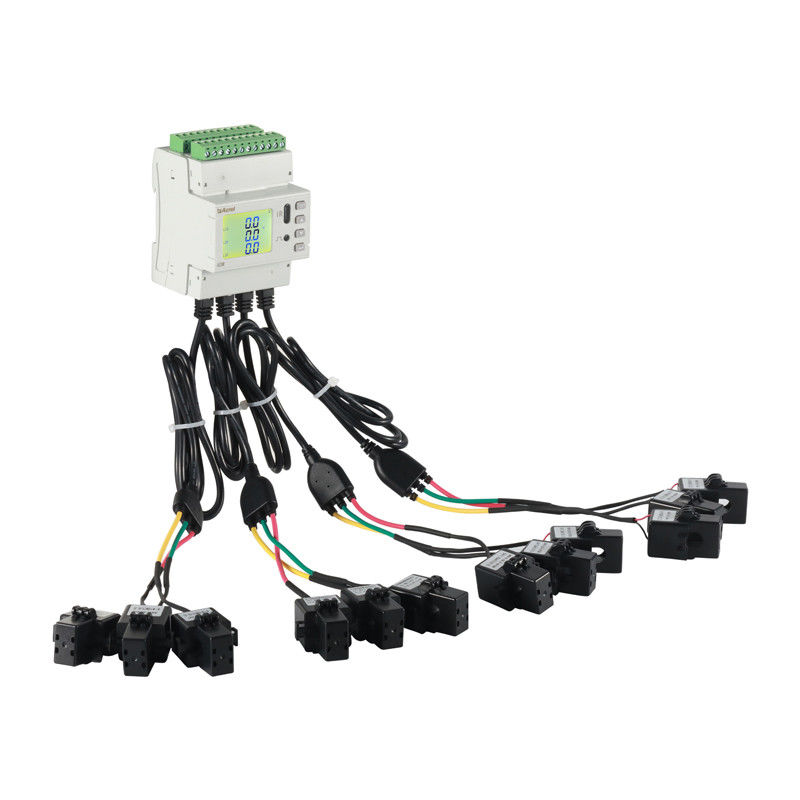

Acrel ADW210-D16-4S Mehrkanal 3-Phasen drahtloser Energiezähler Iot mit externen Cts für Basisstationen

Min Bestellmenge : 1 PC Verpackung Informationen : Ausgestopft
Lieferzeit : 2-3 Arbeitstage Zahlungsbedingungen : T/T
Versorgungsmaterial-Fähigkeit : 5000pc/Day
Herkunftsort: China Markenname: Acrel
Zertifizierung: CE Modellnummer: Die Anlage ist in der Lage, die Anlage zu überwachen.

Detailinformationen

Typ: multi Stromkreisenergiemeter Kommunikation: RS485
Einrichtung: Lärmschieneninstallation Bescheinigung: CE-Nummern
Standards: IEC62052-11/IEC62053-21
Hervorheben:

3-phasiger drahtloser Energiemesser

,

Mehrkanal-wireless Energiezähler iot

,

iot drahtloser Energiezähler

Produkt-Beschreibung

ADW210-D16-4S Mehrkanal 3-Phasen drahtloser Energiezähler

Allgemein:



 Mehrkreisleistungsmessgeräte des Schienentyps ADW2XX werden hauptsächlich zur Messung der kompletten elektrischen Parameter mehrerer dreiphasiger Schaltungen verwendet.Sie können gleichzeitig mit bis zu vier dreiphasigen Stromkreisen verbunden werdenEs kann Spannung und Strom, Leistung, Leistungsfaktor, Phasenwinkel, Ungleichgewicht, Harmonik und andere Parameter messen.



Hauptmerkmale:

  • Überwachung: bis zu 4 dreiphasige Schaltkreise oder 12 einphasige Schaltkreise;
  • Nennspannung: AC 3x220V/380V;
  • Nennstrom: 5A, 100A, 400A oder 600A AC (mit externen CTs);
  • Kommunikation: RS485 (MODBUS-RTU);
  • LCD-Display;
  • Norm und Bescheinigung: CE;

Funktionen


Acrel ADW210-D16-4S Mehrkanal 3-Phasen drahtloser Energiezähler Iot mit externen Cts für Basisstationen 0

Technische Parameter




1Hauptfunktionen des Modells:



Hilfskraft AC/DC 85­265V; Verbrauch≤10VA;
Eingabe Häufigkeit 45 ∼ 65 Hz;
Spannung Wechselstrom 3×220V/380V; Überlastung: 1,2 malNennwert (kontinuierlich);
2 Mal des Nennwerts / 1s
Verbrauch: ≤ 0,5VA;
Strom AC 5A,100A,400A,600A; ((Transformator mit äußerer Öffnung);
Überlastung: 1,2 Mal des Nennwerts (kontinuierlich); 10 Mal des Nennwerts / 1 s;
Verbrauch: ≤ 0,5VA
Messgenauigkeit

Frequenz 0,05 Hz;

Spannung,Strom: 0,5

Aktive elektrische Energie: Stufe 1;

Reaktive elektrische Energie: Stufe 2;

Genauigkeit von 2-31. mal Harmonie: ± 1%;

Eigenschaften Impulsausgang Ausgangsmodus: Optocoupler-Impuls mit offenem Kollektor;
Kommunikation RS485, Modbus-RTU; Baudrate 1200 ¥38400;
Wechseln Eingabe Trockenkontakt-Eingang,Eingebettete Stromversorgung;
Ausgabe Ausgangsmodus: Relais mit normal offenem Anschluss; Anschlussberechtigung: AC 250V/3A DC 30V/3A;
Umriss L*W*H(mm) 72 mal 97,7 mal 71.5
Umwelt Betriebstemperatur -10°C bis +45°C
Lagertemperatur -40°C bis +70°C
Relative Luftfeuchtigkeit 95% Keine Kondensation
Höhenstand 2500 m



2Erweiterte Modellfunktionen:



Schaltmodul Stromversorgung RJ45-Schnittstelle, Gleichspannung 12 V, Stromverbrauch ≤ 1 W;
Kommunikation RJ45-Schnittstelle, Modbus-RTU-Protokoll; (Kommunikation mit dem Hauptkörper)
Schalteneingabe Trockenkontakt-Eingang, eingebaute Stromversorgung;
Ausgang des Schalters

Ausgangsmodus: normal offenes Kontakt-Ausgangsrelais;

Kontaktleistung: AC 250V/3A DC 30V/3A;

Modul zur Temperaturmessung Stromversorgung RJ45-Schnittstelle, Gleichspannung 12 V, Stromverbrauch ≤ 1 W;
Kommunikation RJ45-Schnittstelle, Modbus-RTU-Protokoll; (Kommunikation mit dem Hauptkörper)
Temperaturmessung Standard-NTC-Temperatursensor, Messbereich -20~100°C;
Leckagemessung Der Reststromtransformator ist angeschlossen, der Messbereich beträgt 10 ~ 3000 mA;
Messgenauigkeit Temperatur ± 2°C, Leckage-Level 1;





Abmessungen






Acrel ADW210-D16-4S Mehrkanal 3-Phasen drahtloser Energiezähler Iot mit externen Cts für Basisstationen 1





Acrel ADW210-D16-4S Mehrkanal 3-Phasen drahtloser Energiezähler Iot mit externen Cts für Basisstationen 2



Vorderseite


Acrel ADW210-D16-4S Mehrkanal 3-Phasen drahtloser Energiezähler Iot mit externen Cts für Basisstationen 3





Installation der Leitbahn






Acrel ADW210-D16-4S Mehrkanal 3-Phasen drahtloser Energiezähler Iot mit externen Cts für Basisstationen 4



Verkabelung


Acrel ADW210-D16-4S Mehrkanal 3-Phasen drahtloser Energiezähler Iot mit externen Cts für Basisstationen 5

3P4W

Acrel ADW210-D16-4S Mehrkanal 3-Phasen drahtloser Energiezähler Iot mit externen Cts für Basisstationen 6

3P3W



Fakultative Module






Acrel ADW210-D16-4S Mehrkanal 3-Phasen drahtloser Energiezähler Iot mit externen Cts für Basisstationen 7

Außenmodul (MTL)

12 Messung der externen NTC-Temperatur

4 Kanäle Reststrommessung



Acrel ADW210-D16-4S Mehrkanal 3-Phasen drahtloser Energiezähler Iot mit externen Cts für Basisstationen 8

AußenwirelessModul ((AWT100)

Downlink RS485; Uplink 4G, 2G, NB, Lora, LoraWAN, Ethernet, WLAN, GPS, Profibus

Acrel ADW210-D16-4S Mehrkanal 3-Phasen drahtloser Energiezähler Iot mit externen Cts für Basisstationen 9

Außenmodul (MK)

12 Kanäle DI + 4 Kanäle DO





Netzwerk
