Batterie-Überwachungsanlage Acrel H3G-TA für UPS-Überwachung
ContPerson : Dina Huang
Telefonnummer : 18761502682
WhatsApp : +8618761502682
| Min Bestellmenge : | 1 PC | Verpackung Informationen : | Ausgestopft |
|---|---|---|---|
| Lieferzeit : | 5-8 Arbeitstage | Zahlungsbedingungen : | T/T |
| Versorgungsmaterial-Fähigkeit : | 5000pc/Day |
| Herkunftsort: | China | Markenname: | Acrel |
|---|---|---|---|
| Zertifizierung: | CE | Modellnummer: | ABAT100-S |
|
Detailinformationen |
|||
| Relative Luftfeuchtigkeit: | 5%~95% | Atmosphärische Druckstärke: | 80 bis 110 kPa |
|---|---|---|---|
| Stromversorgung: | DC 24V | ||
| Hervorheben: | Modul zur Überwachung von Blei-Säure-Batterien ABAT100-S,Datenzentrum Blei-Säure-Batterie-Überwachungsmodul,Krankenhäuser Modul zur Überwachung von Blei-Säure-Batterien |
||
Produkt-Beschreibung
Online-Überwachungssystem für Batterien
ABAT100-HS-Kollektormodul
Das Online-Batterieüberwachungssystem der Acrel ABAT100-Serie kann Informationen über den Betrieb der Batterie wie Spannung, inneren Widerstand und innere Temperatur, einschließlich SOC und SOH, bereitstellen.und kann Frühwarnung und Batterie-Equalierung für versagte Batterien zur Gewährleistung der Batterie-Backup-Zeit und Batterie-Pack-Lebensdauer verlängernDas System verfügt über Überwachungsfunktionen und ist einfach zu installieren, zu warten und zugänglich zu machen.,ABAT100-HS-Sammlermodul und Touchscreen usw. Der Alarm und die Echtzeitdaten können über den Touchscreen abgerufen und die Parameter eingestellt werden,und die Überwachungsplattform kann ausgewählt werden, um die vernetzte zentralisierte Verwaltung zu realisieren.
Module für das Überwachungssystem für Blei-Säure-Batterien
| Produktmodul | ||||||||||||||||||||||||||||
| Modell | Beschreibung der Funktion | |||||||||||||||||||||||||||
| ABAT100-HS | DC24V-Eingang, einer zur Steuerung einer Gruppe von Batterien, bis zu 120 Batterien in einer Gruppe. | |||||||||||||||||||||||||||

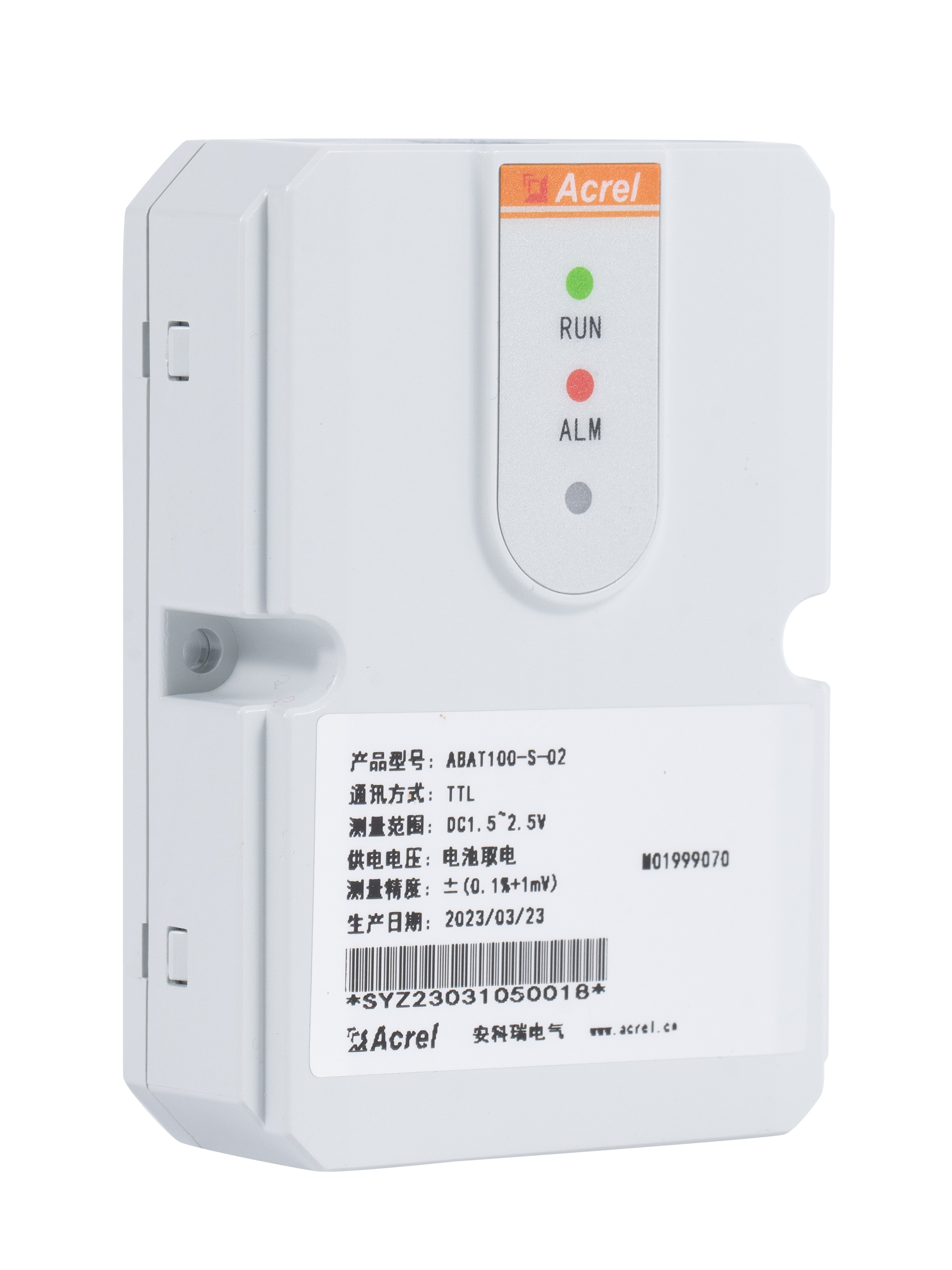

| ABAT100-S-02 | Überwachen Sie eine 2V-Batterie, überwachen Sie die Batteriespannung, den internen Widerstand und die negative Endtemperatur. |
|||||||||||||||||||||||||||
| ABAT100-S-06 | Überwachen Sie eine 6V-Batterie, überwachen Sie die Batteriespannung, den internen Widerstand und die negative Endtemperatur. |
|||||||||||||||||||||||||||
| ABAT100-S- 12 | Überwachung einer 12V-Batterie, Überwachung der Batteriespannung, des internen Widerstands und der negativen Endtemperatur. |
|||||||||||||||||||||||||||
| ABAT100-C | Überwachung eines Ladungs-/Entladungsstroms mit einer Umgebungstemperatur von maximal Strombereich von 1000A. |
|||||||||||||||||||||||||||
Abmessung
Technische Funktionen
| Funktion | Beschreibung |
| Online-Überwachung | Online-Überwachung 24 Stunden am Tag, eine Batterie pro Modul, Überwachung der Spannung, des internen Widerstands und der negativen Endtemperatur; |
| Hochgenaue Messung | "Technologie" für die "Entwicklung" oder "Verarbeitung" von Geräten oder Geräten, die als "Technologie" bezeichnet werden. |
| Prüfung des internen Widerstands der Batterie | Automatische regelmäßige Messung des internen Widerstands jeder Batterie, die vom Kollektor gesteuert wird; |
| Konstruktion mit geringer Leistung | manueller Einstieg in den Niedrigleistungsmodus, S-Modul zieht Strom von der Batterie auf 0,5 mA ab; |
| Entwurf zur Verhinderung von Versperrungen | hohe Interferenzsicherung, kann die Welleninterferenz von Hochleistungs-Hochfrequenz-UPS blockieren; |
| Kommunikationsprotokoll | MODBUS-RTU-Protokoll; |
| Installationsmethode | Einbindungs- oder Klebstoffmontage; |
| Anzeiglicht | Rot- und grüne LED-Leuchten, grünes Licht als Leistungslicht, rotes Licht als Anzeiglicht; |
Technische Parameter
| Technische Parameter | Beschreibung | ||
| Arbeitsumfeld |
Betriebstemperatur: -10°C ∼50°C; Relative Luftfeuchtigkeit: 5% bis 95%; Luftdruckintensität: 80 bis 110 kPa; |
||
| Überwachungskapazität | Ein S-Modul überwacht eine Batterie | ||
| Überwachungsbereich | 2V-, 6V- und 12V-Batterien mit einer Kapazität von weniger als 3000AH | ||
| Messbereich und Genauigkeit | Messgehalt | Anwendungsbereich | Genauigkeit |
| Einzelspannung | 2V, 6V, 12V | ± 0,1% | |
| Einziger innerer Widerstand | 50 ‰ 65535 uΩ | (Auflösung) 1 uΩ | |
| Negative Temperatur | -5°C+105°C | ±1°C | |
|
Leistungsanforderungen
|
Direkt von der überwachten Batterie, 2V-Modul normaler Betrieb des Absorptionsstroms von 10mA, maximal nicht mehr als 13mA, 6V, 12V-Modul normaler Betrieb des Absorptionsstroms von 5mA,die maximale Leistung beträgt nicht mehr als 7 mA, die Absorptionskonstanz der verschiedenen Module ist sehr hoch; | ||
| Schutz | Messschaltkreis und Stromkreis mit zwei Schutzniveaus, mit Rückschaltschutz und Optoisolation; | ||
| Kommunikationsoberfläche | UART-Anschluss unterstützt MODBUS-Protokoll | ||
| Isolierung widerstehen Spannung | 2000VAC | ||
| Gewicht | 90 g | ||
Netzwerk
Netzwerklösung 1: Touchscreen-Netzwerklösung für die serielle Portübernahme:
Netzwerklösung 2: Acrel EMS, EIOT-Plattform Netzwerklösung:
Anmerkung:
ABAT100-HS: Eine Batteriegruppe wird verwaltet, bis zu 120 Batterien in einer Gruppe;
ABAT100-S-02/6/12: Erkennt 2/6/12V Batterie, erkennt auch Batteriespannung, inneren Widerstand und negative Temperatur;
ABAT100-C: Erkennt 1 Ladungs-/Entladungsstrom und 1 Umgebungstemperatur mit einem maximalen Strombereich von 1000A;
Foto vor Ort
