Zusammenfassung: Dieses frankierte Energiemanagementfernsystem benutzt ein intelligentes frankiertes Fernmeter (DTSY1352-NK elektronisches frankiertes dreiphasigmeter), sammelt Realzeit-Leistungsaufnahmen- und Bleibenbefugnis jedes Benutzers und entfernt öffnet sich und schließt durch die intelligente frankierte Meter Fernsteuerung, um den Gebrauch von Strom nach dem Verkauf des Stroms zu verwirklichen. Die Systemstruktur ist eine B-/Sstruktur, und Datenerfassung wird der Kommunikation des Hintergrundes mit dem Bus übermittelt, und die Aufladung, die Überwachung und das Management des Stromverbrauchs durch Unternehmensbenutzer werden durch das frankierte Managementfernsystem der Energie AcrelCloud-3200 verwirklicht.
Schlüsselwörter: DTSY1352-NK elektronisches Vorauszahlungsdreiphasigmeter, B/S, AcrelCloud-3200, Buskommunikation
1 ﹑ Überblick
Shanghai Kangqiao brachte Fertigungstechnik voran, die Pionierpark z.Z. eine Ausbrütungsbasis für Shanghais Berufsunternehmergeisten moderner Fertigungstechnik ist. Es ist eine Basis für die Bearbeitung von High-Techen Unternehmen mit fachkundigen Eigenschaften, die Umwandlung von High-Techen Leistungen und das Training von High-Techen Talenten.
Dieses Projekt ist in Operation gesetzt worden. Jetzt, weil die ursprüngliche Netzverteilungsstruktur schwierig ist, gibt es keine klare Netzverteilungsstruktur, und einige Rückkopplungskreise werden nicht mit intelligenten Stromzählern ausgerüstet, die es schwierig, Meter und Vorwurfsgebühren zu lesen macht. In diesem Plan wird das ursprüngliche Meter umgewandelt. Das ursprüngliche Meter wird mit einem frankierten intelligenten Meter ausgerüstet. Das Meter lädt die Daten zur frankierten Wolkenplattform durch den Kollektor, dadurch es abschließt es die Sammlung und auflädt Management aller Meter.
2 ﹑ Systemlösungen
Entsprechend Kundenbedarf und der tatsächlichen Situation des Projektes, wird das frankierte Energiemanagementsystem, das durch dieses Projekt entworfen ist, aus frankiertem Dreiphasenmeter elektrischer Energie Acrel DTSY1352, mehrfunktionalem intelligentem Meter AMC96-E4/C, Kommunikationsmanagementmaschine ANet-2E8S1, Datenserver und frankierter PlattformSystemsoftware verfasst.
Ist frankiertes Managementfernsystem der Macht AcrelCloud-3200 mit einer hierarchischen verteilten Struktur d.h. die Feldausrüstungsschicht, die Netzkommunikationsschicht und die Stationssteuermanagementschicht entworfen
3 ﹑ Hauptfunktionen und Schnittstelle des Systems
Acrel Cloud-3200 bezahlte Wolkenplattform ist ein Stromverkaufsleitungssystem voraus, das durch Acrel neuentwickelt ist, zum des Dreiphasen-eBook frankierten Meters der elektrischen Energie zusammenzubringen DTSY-1352. Es ist ein integriertes System, das auf frankierter Management-Software und zentralisierter Zählerstand-Software, einschließlich Computer, Kommunikationsmanagementmaschinen, Drucker und andere Einstellungen basiert.
Es schließt hauptsächlich die Parametereinstellung von Metern der elektrischen Energie, das Management von Stromverkäufen durch Kaufleute und das Management des Energieverbrauchs ab. Zu benützen ist einfach. Es führt Fernechtzeitbetrieb und Echtzeitüberwachung von Unternehmensgruppen und -Immobiliengesellschaften ein. Es hat eine gute Mensch-Maschine Schnittstelle und kann Daten effektiv zählen und handhaben. Effektive Sicherheitsmaßnahmen sind für die Sicherheit genommen worden.
Service-System des Zählerstandes 3.1Centralized
Die Nichterfüllungen dieses Systems, zum eines zentralisierten FernZählerstandes für alle Meter in der halben Stunde durchzuführen und der Zeitabstand stützt personifizierte Konfiguration (mindestens können 1mal/winzige Sammlungsfrequenz gestützt werden).
B-/Swolkenplattformstrom-Verkaufssystem
Dieses System umfasst fünf Module, nämlich LOGON-Modul, Systemkonfigurationsmodul, Managementmodul des Benutzers (Geschäft), Stromverkaufsleitungsmodul und Berichtsmittelmodul. Die Hauptfunktionen sind, wie folgt:
1) LOGON-Management: handhaben Sie Betreiberkonten und Übertragungen von Zuständigkeiten, AnsichtSystemprotokolle und andere Funktionen;
2) Systemkonfiguration: konfigurieren Sie das Gebäude, die Kommunikationsmanagementmaschine, das Instrument und die Standardparameter;
3) Benutzermanagement: führen Sie Operationen wie Kontöröffnung, Kontoannullierung, Fernöffnen und Schließen, Reihenoperation und Rekordfrage für Geschäftsbenutzer durch;
4) Stromverkaufsleitung: entfernt Strom verkaufen, Strom zurückbringen, Untersuchungen auf den Konten versöhnen und notieren, die eröffnet worden sind;
5) Berichts-Mitte: Stellt Untersuchungen über Stromverkäufe, Finanzberichte der Wasserverkäufe, Energieverbrauchaussagen, Warnungsaussagen und andere Berichtsformen zur Verfügung. Alle Aussagen und Rekorduntersuchungen in diesem Systemstützexport übertreffen herein Format.
Benutzer-Management
Benutzermanagement schließt hauptsächlich die Kontöröffnung von Kaufleuten, Kontoannullierung, Reihenoperation von Stromzählern/von Wasserzählern, Kontöröffnung/Kontoannullierungsaufzeichnungsfrage und andere ab.
Benutzer-Kontöröffnung
Dieses System stützt nicht nur einen Haushalt mit einem Meter, aber stützt auch den Bedarf an den mehrfachen Metern für einen Haushalt und trifft das Problem der Übertragung der Menge des alten Meters, wenn das neue Meter geschaltet wird, nachdem das Projekt erneuert ist; Es stützt Spitzen- und Talstrompreise und stützt einen Meter für einen Meter. Die Energieüberlastungsschwelle kann für das einzelne Meter eingestellt werden, und die Zwei-Ebenenschwelle für die einzelne Metermengenwarnung kann auch eingestellt werden.

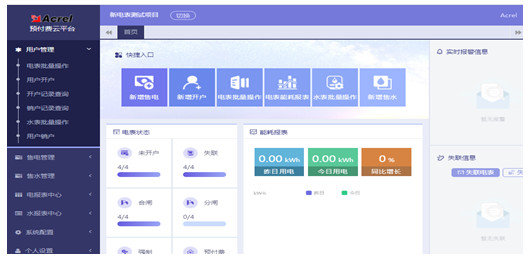

Die Reihenoperationsfunktion des Systems wird in den verschiedenen Farben für den Status der Kontöröffnung, der Warnung 1, der Warnung 2, der Rückstände, des Verlustes der Verbindung und der anderer angezeigt; die Arten von Befehlen für das Meter entfernt steuern umfassen: Strompreisausteilung, Austeilung (gab), Warnungs- herausmengenschwelle einstellend und Überlastungsmachtschwelle), Machtschutz (obligatorisches schließendes Meter), Wiederaufnahmevorauszahlung (automatischer Reisemodus von Rückständen), Öffnung (Mandatsmacht weg) und Zählerstandexport (Export alle Messflügelzustände zu EXCEL-Dateien), wie gezeigt unten:
Energieverbrauch und Berichtsfrage
Nachdem das System zentralisierten FernZählerstand durchführt, liefert es auch zusätzliche Energieverbrauch-Fragenberichte, die eine starke Basis für Energieverbrauchanalyse, Energieverbrauchvergleich und sicheren Stromgebrauch bieten. Diese Funktion wird verwendet, um Teil der Energieverbrauchanalyse und des Managementsystems zu ersetzen. Wenn Sie professionellere Energieanalyse und -management benötigen, wird es empfohlen, um das Managementsystem der Energie zusätzlich zu konfigurieren Acrel-5000.
Darüber hinaus stellt dieses System auch eine Vielzahl von Berichten für Untersuchungen, einschließlich die täglichen/Monats-/jährlichen Finanzverkaufsstatistikberichte zur Verfügung und verfehlt Verbindungstabellen/Kommunikationsmanagement-Maschinenfragenberichte, Realzeitwarnung/historische Warnungsfragenberichte, etc., und stützt Export und Drucken. Wie gezeigt unten:
Strom-Verkaufsleitung
Dieses System liefert neue Stromverkäufe, Aufladung und Zurücknahme, Details und Klassifikationsfragen.
Berichts-Mitte
Dieses System stellt verschiedene Berichte wie Stromverkäufe, Stromverkäufe, Stromstatistiken, Management- und Steuermeter, Realzeitwarnungen, historische Ereignisse, elektrische Parameter und andere für Frage zur Verfügung, um Benutzer, um täglich zu finden/Finanzverkaufsstrom, Gebühren sowie -verlust des Monats/Jahr des Verbindungsmeter/communication-Managementmaschinen-Fragenberichts zufriedenzustellen.
Systemkonfiguration
Die Systemkonfiguration umfasst grundlegende Parametereinstellungen des Plattformzugangs für Gebäude, Zugänge, Strommeter und Wasserzähler, und liefert Management der Rollen und der Erlaubnis der Manager, unberechtigten Zugriff zu verhindern.
Dokumentendrucken
Wenn es Strom, zurückgehenden Strom und das Eröffnen eines Kontos verkauft, stützt das System die Funktion des Druckes von dreiteiligen Dokumenten. Der NichterfüllungsDokumentaufbau ist, wie folgt (er kann nach Bestätigung vom Kunden frei besonders angefertigt werden):
On-line-Handyfragen- und -selbstbedienungsenergiekauf
4 ﹑ Schlussfolgerungen
Mit der Entwicklung der Wirtschaft und der Verbesserung der materiellen Lebensstandards der Leute, zwecks People's Daily Einkaufen und Essenbedarf zu erfüllen, sind viele Handelskomplexe in den verschiedenen Plätzen aufgetaucht. Das Strommanagement von verschiedenen Geschäften und von Pächtern im Handelskomplex muss dringend gelöst werden. Während der Stromverbrauch von Handelskomplexen fortfährt sich zu erhöhen und die Anforderungen für Stromversorgungsqualität fortfahren sich zu erhöhen, gibt es auch viele Rückstände in den Stromrechnungen, die groß die Betriebsrisiken der kommerziellen komplexen Managementpartei erhöht. Das frankierte Energiemanagementsystem verwendet die Buskommunikation, kombiniert mit dem Meter vor Ort für mehrere Anwender (ADF400L) und das Plattform-Software-System (Acrel-3200) zum der Zahlung zu verwirklichen verstärkt und verbessert, bevor der Strom verwendet wird, der das Problem der Strom-Rechnungsförderung des Einkaufszentrums vermeiden kann, dadurch es vermindert es den Finanzdruck von kommerzielle Immobilienoperationen, hat effektiv die Operations- und Managementmethoden.
Referenzstandard:
ISO/IEC11801 „internationaler integrierter verdrahtender Standard“
GB/50198 „technische Spezifikation für die Überwachung der Systemanalyse“
GB50052-2009 „Code für Entwurf der Stromversorgung und des Verteilersystems“
GB50054-2011 „Code für Entwurf der Schwachstromnetzverteilung“
Iec 61587" elektronische Ausrüstungs-mechanische Struktur-Reihen“
DL/T448-2000 „Regelungen der technischen Leitung für elektrische Energie-Meßgeräte“
DL/T 698.1-2009" Teil 1: Allgemeine Maßnahmen“
DL/T 698.2-2010" Teil 2: Technische Spezifikationen der Hauptstation“
DL/T 698.31-2010" Teil 3,1: Technische Spezifikationen für elektrische Energie-Informationssammlungs-Anschluss-allgemeine Anforderungen“
DL/T/814-2002 „Funktions-Spezifikation für Verteilungs-Automatisierungs-System“
DL/T5137-2001 „technische Regelungen für den Entwurf von Strom-Maß-und elektrische Energie-Meßgeräten“
GB2887 „technische Bedingungen von Datenverarbeitungsstations-Standort“
Strom-Verkaufs-System-Teil 3 GB/T18460.3 „IC Karte frankiertes: Frankiertes Strom-Meter“
